Ролик подавання 35х15х12 V-канавка AWF-105B 1.0 - 1.0 мм

Опис Ролик подавання 35х15х12 V-канавка AWF-105B 1.0 - 1.0 мм

Ролик подавання - це одна зі складових абсолютно будь-якого механізму подавання дроту. Ролик відноситься до числа змінних запчастин, які зношуються в процесі експлуатації.

Конструктивно ролик подавання розташовується на одному валу з веденою шестернею. У процесі роботи дріт починає свій рух від касети, після чого проходить між притискним роликом і роликом подавання, де відбувається його вирівнювання. Потім через напрямний канал він транспортується в зварювальну голівку, а вже потім в зону зварювання.

Матеріалом для виготовлення роликів служить легована або високовуглецева сталь, яку піддають термообробці.

Ролики з U-подібної канавкою застосовують при роботі з м'яким дротом суцільного перерізу з алюмінію або його сплавів. Така форма канавки допомагає уникати надмірної деформації дроту в процесі протягування. Ролики з V-подібною канавкою використовують при роботі зі сталевим дротом суцільного перерізу.

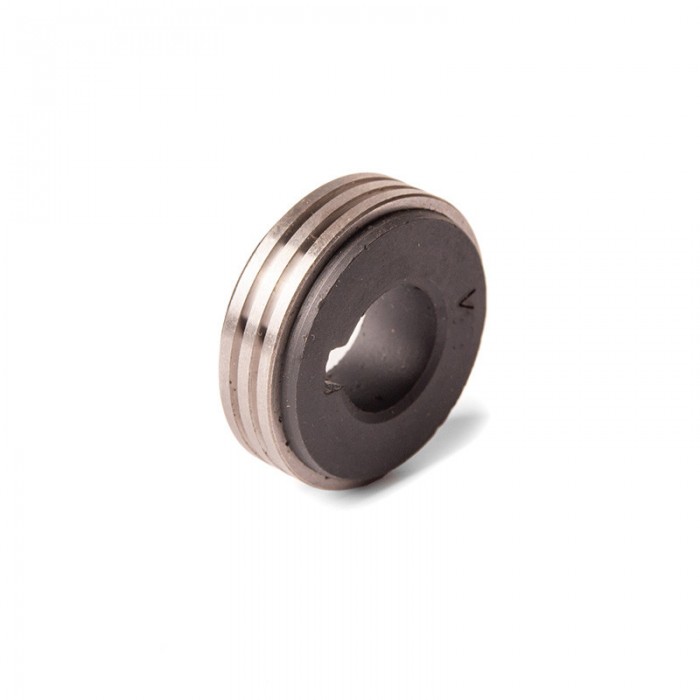

Ролик 35х15х12 (V) - ролик з двома канавками для механізму подавання дроту AWF-105B, що використовується з апаратами аргонодугового зварювання. Призначений для сталевого дроту. Відмітна особливість саме цих роликів - обидві канавки під дріт однакового діаметру. На валу ролик кріпиться шпонкою.

Основні характеристики ролика:

• зовнішній діаметр - 35 мм
• посадковий діаметр - 15 мм
• товщина - 12 мм
• посадковий паз - шпонка
• тип канавки - V-подібна
• діаметр дроту: 0.8 /0.8, 1.0 / 1.0, 1.2 / 1.2, 1.6 / 1.6 мм
