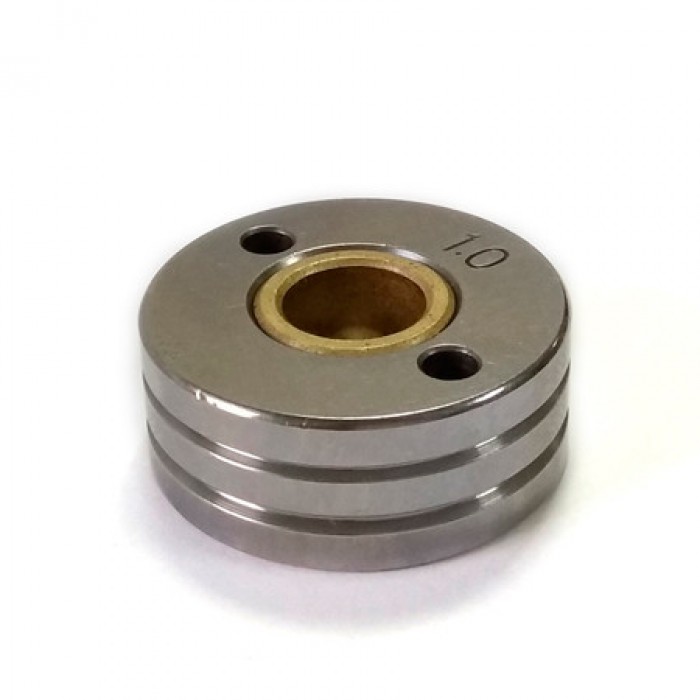

Ролик подавання 30x10x12 U-канавка Welding Dragon

Опис Ролик подавання 30x10x12 U-канавка Welding Dragon

Ролик подавання - це одна зі складових абсолютно будь-якого механізму подавання дроту, які використовуються в зварювальних напівавтоматах всіляких типів і марок.

Ролик відноситься до числа змінних запчастин, які зношуються в процесі експлуатації.

Конструктивно ролик подавання розташовується на одному валу з веденою шестернею. У процесі роботи дріт починає свій рух від касети, після чого проходить між притискним роликом і роликом подавання, де відбувається його вирівнювання. Потім через напрямний канал він транспортується в зварювальну голівку, а вже потім в зону зварювання.

Матеріалом для виготовлення роликів служить легована або високовуглецева сталь, яку піддають термообробці.

На один ролик зазвичай наносять дві канавки, кожна під свій діаметр дроту. В залежності від того, яка дріт використовується, ролик встановлюється на осі з потрібною стороною.

Ролики з U-подібної канавкою застосовують при роботі з м'яким дротом суцільного перерізу з алюмінію або його сплавів. Така форма канавки допомагає уникати надмірної деформації дроту в процесі протягування.

Відмітна особливість саме цих роликів - наявність внутрішньої латунної вставки. Вставка виготовляється методом порошкової металургії і служить для зниження тертя осі ролика і механізму подавання, а також додатково утримує мастило під час тертя.

Основні характеристики ролика:
Зовнішній діаметр - 30 мм
Посадковий діаметр - 10 мм
Товщина - 12 мм
Посадковий паз - 2 штифта
Тип канавки - U-подібна
Діаметр дроту - 0,8-1,0 мм та 1,0-1,2 мм
