Механізм подавання дроту 1KGSSJ Welding Dragon

Опис Механізм подавання дроту 1KGSSJ Welding Dragon

Механізм подавання дроту - частина апарату для напівавтоматичного зварювання. Його призначення: подавання дроту через шланг-пакет безпосередньо у зону зварювання. Механізм спрямовує, вирівнює, а також забезпечує стабільний рух дроту зі встановленою швидкістю. Розрізняють декілька видів механізмів:

• тягнучий - коли механізм знаходиться у самому пальнику і він, так би мовити, тягне дріт на себе
• штовхаючий - коли дріт просувається каналом шланг-пакета за допомогою двигуна, що штовхає його

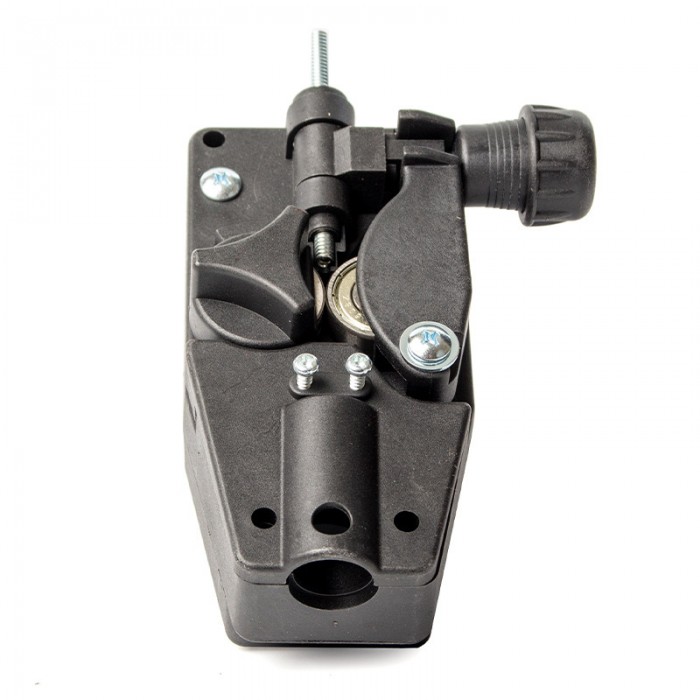

Механізм 1KGSSJ відноситься до штовхаючого типу, складається з двигуна постійного струму (24V), що за допомогою редуктора рухає два ролика, через які протягується дріт. Задача роликів випрямляти та рехтувати дріт. Один ролик, притискний, встановлений на підпружиненій відкидній рамці. Другий - для подавання дроту.

Таким чином, 1KGSSJ - це двороликовий механізм подавання дроту. Компактний, вигтовлений методом лиття, з пластиковим корпусом. Працює з котушками дроту вагою до 1 кг. Також в комплекті постачання механізму йде спеціальний ролик для подавання порошкового дроту (канавки з насічками). Допустимі діаметри дроту: 0.8 та 1.0 мм.

Приклад застосування механізму подавання дроту 1KGSSJ - апарат напівавтоматичного зварювання Welding Dragon MIG-140FL.

Характеристики:

• швидкість подачі дроту: 2-13 м/хв
• діаметр зварювального дроту: 0.8 / 1.0 мм
• кількість роликів: 2 шт
• потужність двигуна: 10 Вт
