Механізм подачі зварювального дроту Енергія-Зварювання СПМ-540

Опис Механізм подачі зварювального дроту Енергія-Зварювання СПМ-540

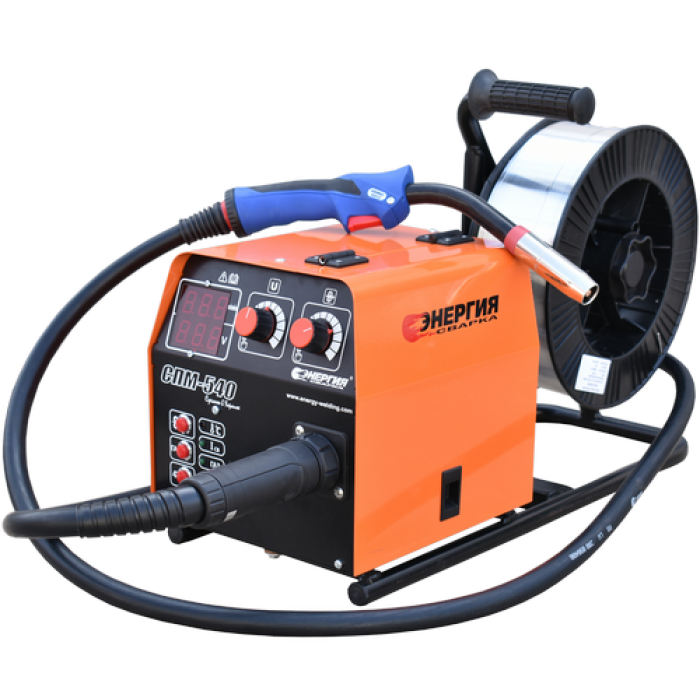

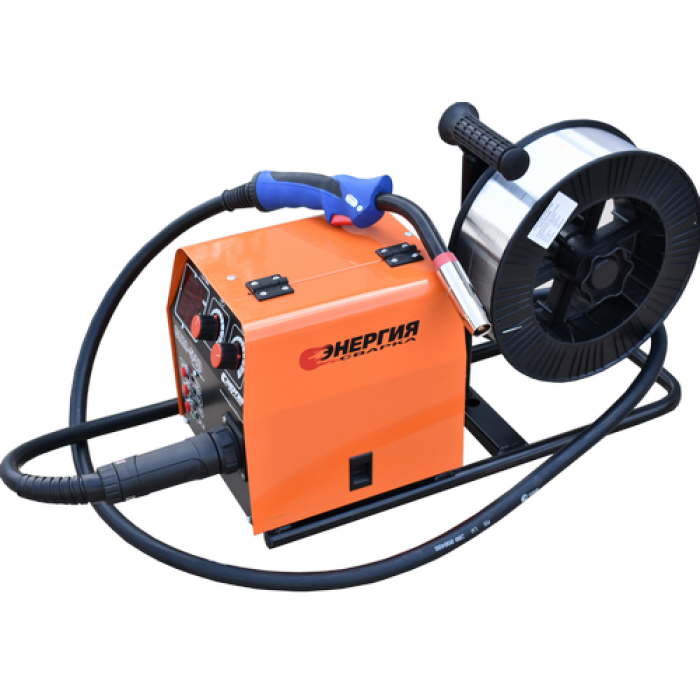

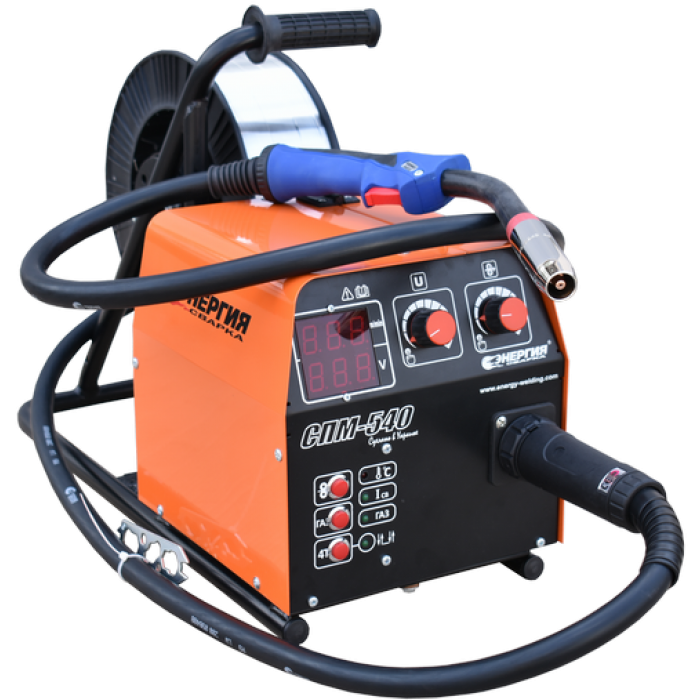

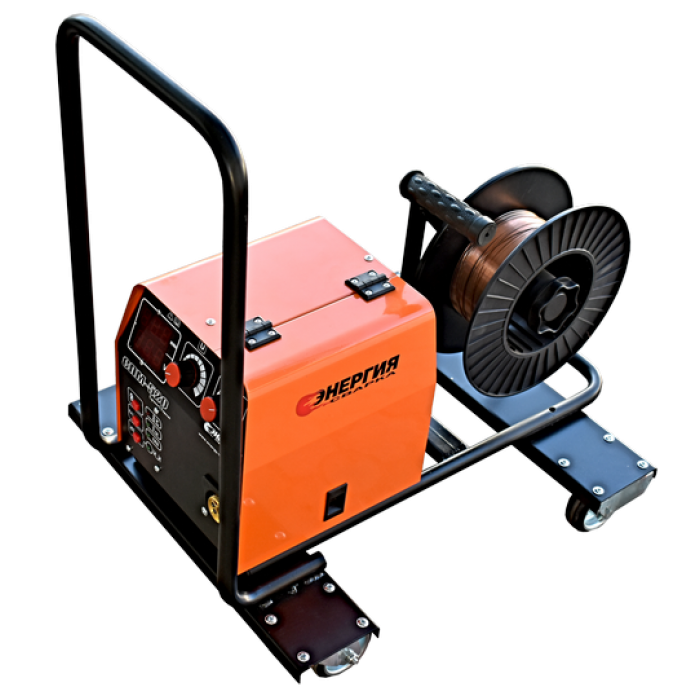

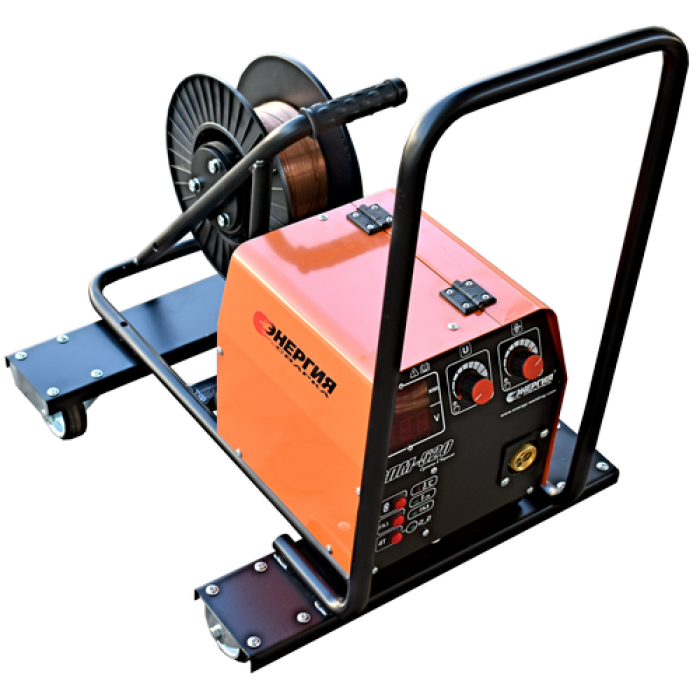

Подающий механізм зварювального напівавтомата СПМ-540 без зварювального пальника

СПМ-540  - потужний виносний пристрій подачі зварювального дроту, призначений для комплектації зварювальних напівавтоматів та автоматів з струмовим навантаженням до 600 А.

Механізм подачі зварювального дроту СПМ-540  спеціально розроблений для роботи в умовах високих струмових навантажень і застосовується для зварювання промислових металоконструкцій та наплавлення.
Конструкція апарату характеризується класичним ергономічним компонуванням і високою надійністю.

У механізмі подачі СПМ-540 встановлені:

• плата управління подачею дроту та дистанційного управління зварювальною напругою джерела (випрямляча);
• газовідсічний клапан підвищеної надійності;

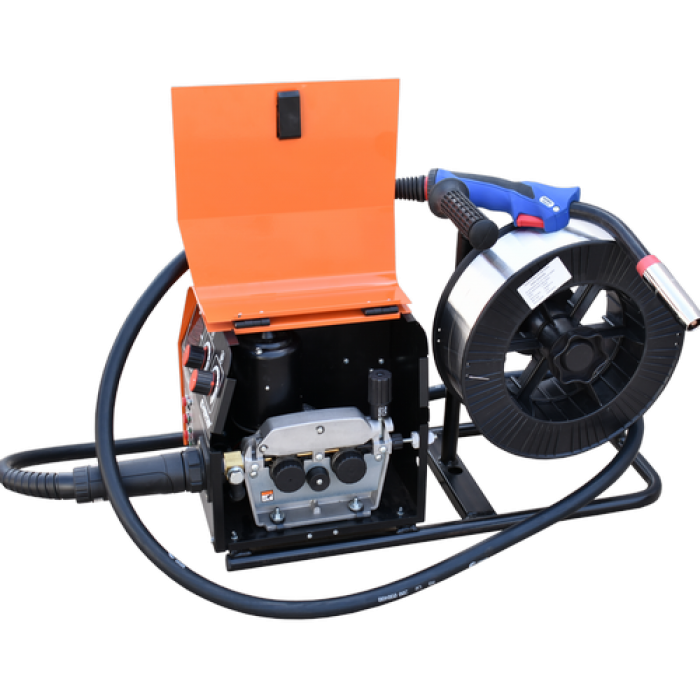

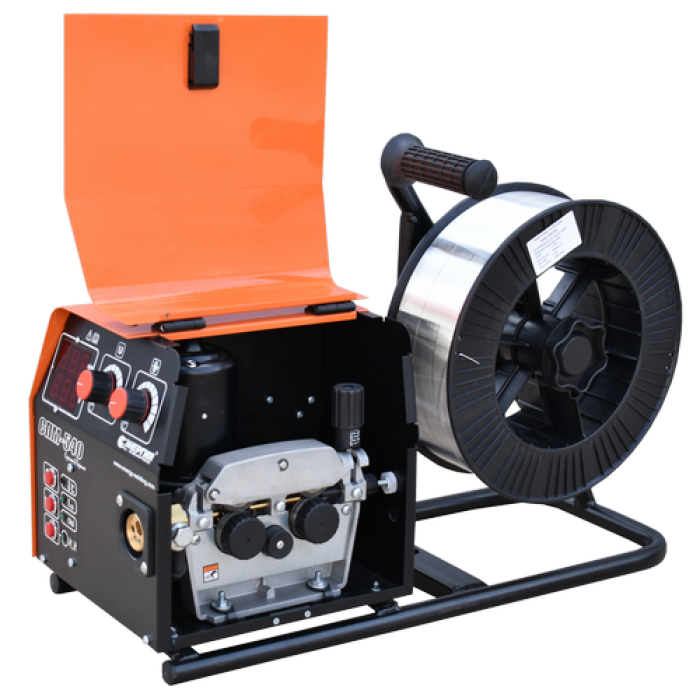

• 4-х роликовий пристрій, що подає з KZ-2 євророз'ємом підключення пальника довжиною до 5,0 м і підвищеним тяговим зусиллям для роботи з суцільним зварювальним дротом діаметром від 0,8 до 2,4 мм, і порошковий - до 3,2 мм.

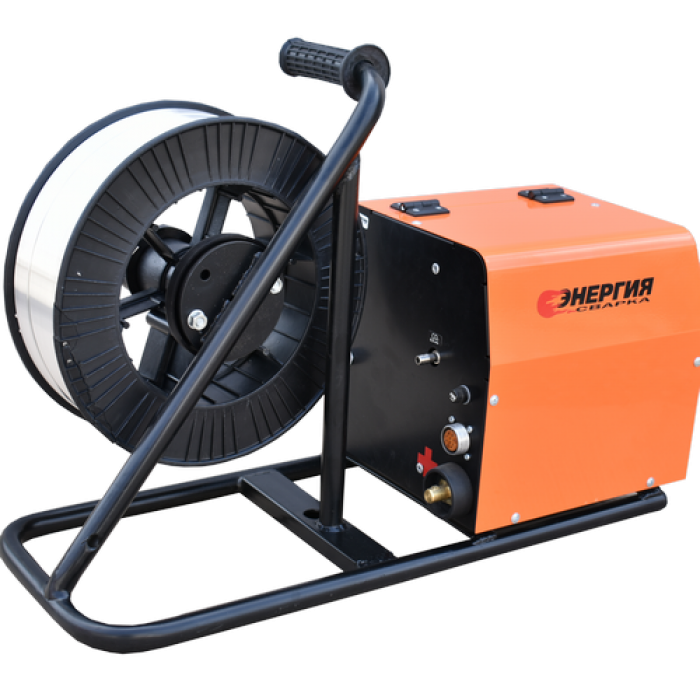

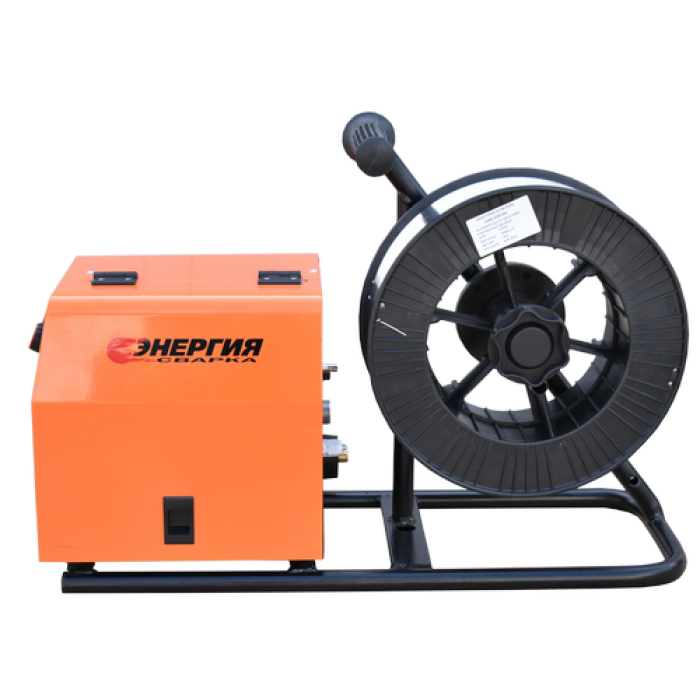

• гальмівний пристрій, розрахований на роботу з пластмасовими котушками або дротяними касетами ємністю 5 - 18 кг або з бухтами зварювального дроту.

Апарат забезпечує рівномірну та плавнорегульовану подачу зварювального дроту при роботі з будь-яким зварювальним джерелом постійного струму, що має жорстку ВАХ, і який видає напругу живлення 24В.

Переваги механізму, що подає СПМ-540:

• Чотирьохроликовий привід із чудовими характеристиками подачі дроту.
• Регульована функція попереднього/фінального продування газом.
• Налаштування зварювальної напруги та швидкості подачі дистанційно - безпосередньо із СПМ.
• Індикація швидкості подачі дроту під час регулювання.

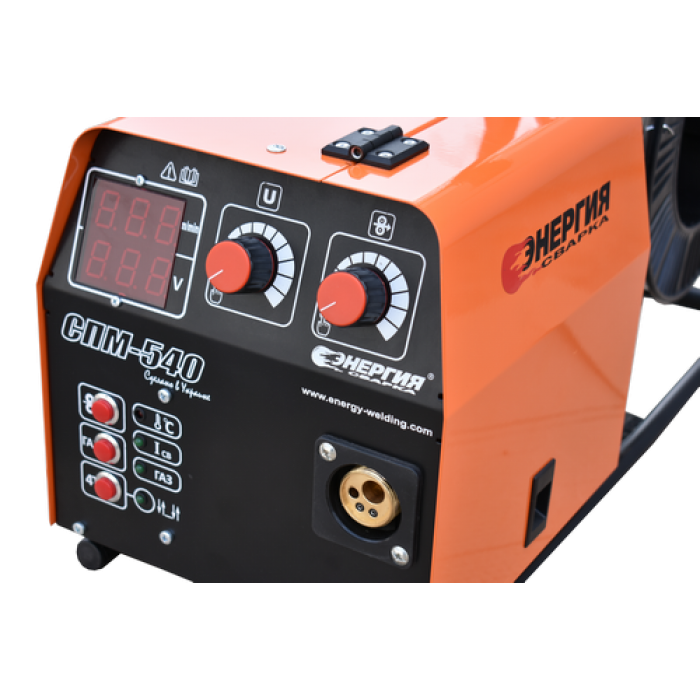

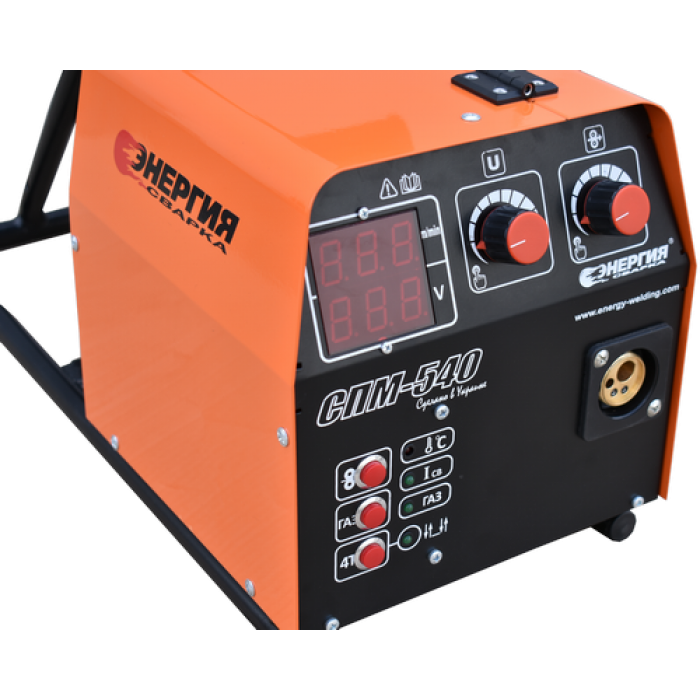

• Динамічна індикація потужності та напруги на передній панелі апарата.
• Режим роботи 2Т/4Т.
• Індикація перегрівання на передній панелі СПМ.
• Функція заправки дроту без увімкнення струму та газу, тест газової магістралі.
• Універсальний KZ-2 євророз'єм підключення зварювального пальника.
• Безпечні байонетні роз'єми силових кабелів.
• Гальмівний пристрій під різні котушки та подача дроту з бухт.
• Широкі можливості комплектації пальниками під різні завдання: від ABIMIG AT з повітряним до ABIMIG WT з рідинним охолодженням та змінно-поворотними мундштуками струмовим навантаженням 240, 340 та 540 А.

При комплектації професійного посту напівавтоматичного зварювання механізм подачі дроту СПМ-540 ідеально поєднується з зварювальними випрямлячами ВС-500 і ВДУ-500.

Механізм подачі зварювального дроту Енергія-Зварювання СПМ-540, характеристики

• Наименование параметра    СПМ-540/540Н
• Номинальное напряжение питания. В.    25-28
• Расчётный ток потребления, макс. А.    17
• Номинальный свар. ток, при ПВ 60%. А.    30-500
• Диаметр электродной проволоки     1,0 - 3,2
• Количество подающих роликов.    4
• Скорость подачи проволоки м./мин.    2 - 21
• Давление защитного газа, МПа    0,02-1,6
• Длит. задержек предгаз/постгаз, сек.     0 - 4
• Предохранитель управления. А.    20
• Подключение горелки.    EURO
• Тип катушки. Ø / кг.    D 300/18
• Масса, без учёта катушки. кг.    16
• Габаритный размер Д х Ш х В, мм.    630х255х440

КОМПЛЕКТАЦИЯ: Механизм подачи сварочной проволоки СПМ-540

    Пристрій (СПМ-540);
    техничне руководство;
    Размот с гальмом під Д300/15;
    гнездо кабелю силового; *
    гнездо кабелю керування; *
    котушка з дротом для тестування.

   * - відсутні, при комплектації шлейфом
