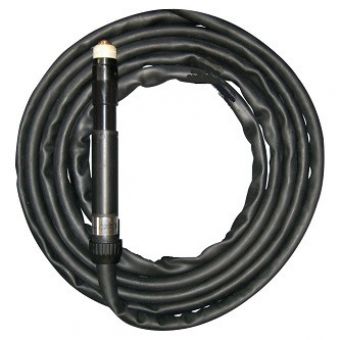

Плазмотрон ABIPLAS CUT 70 МТ / 10 м / EA 742.Z504.1

Цена: 0.00 грн.
Нет в наличии
К сожалению, этот товар снят с производства или отсутствует на складе, но наши специалисты помогут Вам подобрать лучший вариант по приемлемой цене. Позвоните нам по одному из номеров в шапке сайта или сделайте заказ этой модели и мы обязательно свяжемся с Вами в кратчайшие сроки!
Сварочные горелки
Производитель: Abicor Binzel
Модель: AB 742.Z504.1
Купить КУПИТЬ В КРЕДИТ

Купить
в 1 клик


✔️ОПИСАНИЕ  Плазмотрон ABIPLAS CUT 70 МТ / 10 м / EA  742.Z504.1 Abicor Binzel.

▶▶Плазменный резак ABIPLAS CUT 70 - плазмотрон, где плазмообразующим и охлаждающим газом выступает сжатый воздух.
▶▶Плазменные резаки ABIPLAS CUT 70 предназначены исключительно для плазменной резки сжатым воздухом в качестве плазмообразующего газа.

Надёжная конструкция и оптимальное охлаждение обеспечивают длительный срок эксплуатации резака. Рукоятка с длинным выключателем даёт возможность держать руку на большом расстоянии от зоны реза, обеспечивая безопасную работу. Быстроизнашивающиеся детали легко заменимы. Широкий выбор плазменных сопел, электродов и принадлежностей обеспечивает широкое применение резаков как в ручном так и в автоматическом режиме.

▶▶Виды разъемов плазменных резаков:
EA    - крепление резака накидной гайкой

▶▶Типы плазменных резаков:

MT   - плазмотрон адаптирован под автоматическую резку (интерфейс дистанц. управление);
СNС - плазмотрон адаптирован под портальную резку (интерфейс комп. управления).

▶▶Общие характеристики резаков по стандарту EN 60974-7

  • Вид применения: Плазменная резка/разделка кромок
  • вид тока: постоянный ток
  • вил охлаждения: воздушное охлаждение
  • обозначение напряжения: 500 В макс. величина
  • (класс напряжения M)
  • эксплуатационный тип: одногазовый плазменный резак
  • мин/макс величина давления газа: мин. 4,8 бар / макс. 7,0 бар

▶▶Требования к подключению резака

  •     Использовать только очищенный от грязи, масла и воды сжатый воздух.
  •     Обращать внимание на соответствие и прочность подключения.
  •     Разъём подключения к установке должен соответствовать виду безопасности IP3X по стандарту EN 60 529.
  •     Установить соответствующее давление воздуха (проточное давление), обратить внимание на достаточное количество воздуха. Недостаточное количество воздуха приводит к термическому перегреву.


▶▶Шланговый пакет

  • Стандартная комплектация:             10м
  • Подключение ток / воздух - кабель:  G1/4”
  • Исполнение:     резьбовое или центральное подключение

✔️Технические характеристики   Плазмотрон ABIPLAS CUT 70 МТ / 10 м / EA  742.Z504.1

  • Вид использования   Механизированный
  • Контрольный (пилотный) ток   15-22A (макс. 25A)
  • Определение тока и соответств. ПВ
  • 70A / 60 %
  • 50A / 100 %
  • Вид газа  сжатый воздух
  • Подача газа   прибл. 155 л/мин
  • Рабочее (проточное давление)  давление при входе в резак (бар)   5 – 5,5
  • Величина воздуха устанавливается   Отверстием форсунки 1,1 мм
  • Плазменный воздух (л/мин)   прибл. 22
  • Воздух мягкого пуска (л/мин)   ≥ 12
  • Время продувки сек   60
  • Выбор плазм. сопла
  • 0,9 мм / до 30A
  • 1,1 мм / 30 – 60A
  • 1,2 мм / 50 – 70A
  • 1,1 мм длины / макс. 50A

▶▶Стандарт для резки

▶▶Указание: Данные о режимах резки являются лишь стандартом, так как они сильно зависят от следующих факторов!

  • Вид и качество материала;
  • давление и чистота сжатого воздуха;
  • температура режущего изделия;
  • желаемое качество резки;
  • состояние электрода и плазменного сопла;
  • расстояние и положение резака к изделию;
  • источник питания – характеристика; скорость резки.

▶▶Толщина материала  (мм)

  • Сталь
  • 20 (макс.25) при 70 А
  • 13 (макс.15) при 50 A
  • Нержавеющая сталь
  • 18 (макс.25) при 70 A
  • 13 (макс.15) при 50 A
  • Алюминий
  • 15 (макс.20) при 70 A
  • 8 (макс.10) при 50A

▶▶Указания по норме: Соответствует требованиям стандарта EN 60 974-7

▶▶Оснащение головки резака

  •  Вкрутить изолятор и крепко затянуть
  • Очень сильная затяжка приводит к повреждениям резьбы на изоляторе.

    а. Вставьте электрод (ABIPLAS® CUT 70/150/MT150)

     б . Вкрутите электрод и закрепите его усилием руки (ABIPLAS CUT 110/MT 110). Ввинчивание электрода большим усилием приводит к повреждениям резьбы

▶▶Насадите завихрительное кольцо.Обратите внимание на его правильное положение.Отверстия для воздуха находятся всегда в направлении кончика электрода.

▶▶Насадите выбранное плазмообразующее сопло.Подбор плазменного сопла зависит в основном от толщины разрезаемого  материала и силы тока.

▶▶Стандартами являются:

Тип                              Плазменное сопло                     Ø [мм]                             Сила тока [A]

ABIPLAS CUT 70        Стандарт                                   0,8                                     20

                                    Стандарт                                   0,9                                     30

                                    Стандарт                                   1,1                                    30-60

                                    Длинное                                    1,2                                    50-70



▶▶Неисправность / Причина



Неисправность

Возможная причина

Недостаточное проникновение

  • падение давления во время резки вследствие неправильно установленного регулятора давления



  • слишком высокая скорость резки



  • слишком большой угол наклона резака



  • слишком большая толщина материала



  • комплектующие резака изношены или повреждены



  • неправильно установленная ступень мощности

Световая дуга резки прерывается

  • слишком низкая скорость резки



  • слишком большое расстояние резака от изделия



  • слишком толстый материал



  • слишком низкая ступень мощности

Сильное образование заусениц (града)

  • слишком низкая или высокая скорость резки



  • комплектующие изношены или повреждены



  • неправильно установленная ступень мощности

Выгоревшее сопло

  • сопло повреждено или не закреплено



  • контакт с изделием



  • сильно быстрый старт резки на кромке изделия



  • сильные брызги при прожигании отверстий



  • слишком частое или долгое зажигание контрольной дуги в воздухе



  • слишком сильная контрольная дуга (зависит от источника питания)

Сильное сгорание электрода

  • падение давления во время резки вследствие неправильно установленного регулятора давления



  • незакрепленный электрод



  • слишком частое или долгое зажигание контрольной дуги в воздухе

▶▶Характеристики  Основные

  • Производитель       Abicor Binzel
  • Страна производитель     Германия
  • Гарантийный срок       12 (мес)
  • Дополнительные характеристики
  • Нагрузка 50А     100% ПВ
  • Нагрузка 70А     60% ПВ
  • Тип охлаждения     воздушное
  • Длина рукава     6 метров
  • разъем     ЕА (гайка G 1/4")
  • Обеспечение газом :     около 155 л/мин
  • Рабочее давление     5 - 5, 5 бар
  • Плазменный газ     около 22 л/мин
  • Газ для мягкого поджига     12 л/мин
  • Прохождение газа после отключения     не менее 60 сек
  • Качественный рез     20 мм
  • Разделительный рез     25 мм
  • Тип плазмотрона     Для автоматизированной резки (МТ)

✔️Видео, сварочные горелки Абикор Бинцель


*СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ, такие как: бесплатная доставка, дополнительные аксессуары в подарок и др., не действуют при проведении магазином других АКЦИОННЫХ мероприятий! Т.е. Акция на Акцию не накладывается - Вы можете воспользоваться лишь одним АКЦИОННЫМ или СПЕЦИАЛЬНЫМ предложением. С учетом того, что мы хотим создать для наших клиентов максимально комфортные условия покупки, уточняйте детали по скидкам у менеджеров магазина, мы сделаем все возможное, чтобы Вы остались довольны предложенной ценой!

Тех. характеристики - cварочные горелки
Длина, м 10
Максимальный ток, А 70
Тип горелки CUT
Тип охлаждения Воздушное
Тип разъема EA
