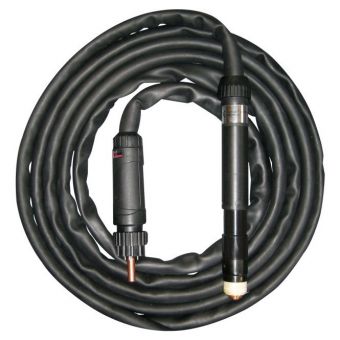

Плазматрон ABIPLAS CUT МТ 150 EA 12м 757.0080.1

✔️ОПИСАНИЕ Плазматрон ABIPLAS CUT МТ 150 EA 12м 757.0080.1

▶▶Плазменные резаки, серии ABIPLAS® CUT предназначены исключительно для плазменной резки сжатым воздухом в качестве плазмообразующего и охлаждающего газа во всех процессах резки.

Широкий выбор плазменных сопел, электродов и принадлежностей, обеспечивает широкое применение плазменного резака. Плазменные резаки от ABICOR BINZEL идеально подходят для долгосрочного использования, работая даже в трудных условиях как в ручном, так и в автоматическом режиме.

▶▶Аргументы, говорящие сами за себя:

•     Надежная конструкция и оптимальное охлаждение обеспечивает длительный срок эксплуатации резака и расходного материала
•     Рукоятка с длинным выключателем дает возможность держать руку на большом расстоянии от зоны реза, обеспечивая безопасную и неутомляющую работу
•     Быстроизнашивающиеся детали легко заменимы
•     Широкий выбор расходного материала и принадлежностей для решения всех задач

▶▶Плазмотрон ABIPLAS CUT МТ 150 EA 12м – плазмотрон, который подходит как для ручной работы, так и для использования в составе автоматизированного комплекса. В плазматроне реализована воздушная система охлаждения, надежный ЕА-разъем, модульная сборка. Специальный дизайн рукоятки и выключателя позволяет держать руку в удалении от зоны реза. Шланг-пакет сделан таким образом, чтобы наружное покрытие защищало от незначительных повреждений при работе, и было достаточно эластичным и гибким.

▶▶Виды разъемов плазменных резаков:

EA    - крепление резака накидной гайкой;
ZA    - евро (быстросъёмный) разъём резака;

▶▶Типы плазменных резаков:

MT   - плазмотрон адаптирован под автоматическую резку (интерфейс дистанц. управление);
СNС - плазмотрон адаптирован под портальную резку (интерфейс комп. управления).

▶▶Общие характеристики резаков по стандарту EN 60974-7

• Вид применения: Плазменная резка/разделка кромок
• вид тока: постоянный ток
• вил охлаждения: воздушное охлаждение
• обозначение напряжения: 500 В макс. величина
• (класс напряжения M)
• эксплуатационный тип: одногазовый плазменный резак
• мин/макс величина давления газа: мин. 4,8 бар / макс. 7,0 бар


▶▶Требования к подключению резака

•     Использовать только очищенный от грязи, масла и воды сжатый воздух.
•     Обращать внимание на соответствие и прочность подключения.
•     Разъём подключения к установке должен соответствовать виду безопасности IP3X по стандарту EN 60 529.
•     Установить соответствующее давление воздуха (проточное давление), обратить внимание на достаточное количество воздуха. Недостаточное количество воздуха приводит к термическому перегреву.


▶▶Шланговый пакет

• Стандартная комплектация:             6 м (12 м)
• Подключение ток / воздух - кабель:  G1/4”
• Исполнение:  резьбовое или центральное подключение

✔️Технические характеристики Плазматрон ABIPLAS CUT МТ 150 EA 12м 757.0080.1

• Вид использования   ручной / автоматический
• Контрольный (пилотный) ток   15-27A (макс. 29A)
• Определение тока и соответств. ПВ   150A / 60 %  120A / 100 %
• Вид газа  сжатый воздух
• Подача газа   230 л/мин.
• Рабочее (проточное давление)  давление при входе в резак (бар)  5 – 5,5
• Величина воздуха устанавливается   Отверстием форсунки 1,8 мм
• Плазменный воздух (л/мин)   прибл. 39
• Воздух мягкого пуска (л/мин)   ≥ 15
• Время продувки сек  60
• Выбор плазм. сопла
• 1,2 мм / до 70A
• 1,5 мм / 70 – 90A
• 1,6 мм / 90 – 120A
• 1,8 мм / 120 – 150A
• 1,2 мм длины / макс. 50A
• 3,0 мм для строжки

▶▶Стандарт для резки

Указание: Данные о режимах резки являются лишь стандартом, так как они сильно зависят от следующих факторов!

• Вид и качество материала;
• давление и чистота сжатого воздуха;
• температура режущего изделия;
• желаемое качество резки;
• состояние электрода и плазменного сопла;
• расстояние и положение резака к изделию;
• источник питания – характеристика;
• скорость резки.

▶▶Толщина материала (мм)

• Сталь
• 50 (макс.55) при 150A
• 35 (макс.45) при 120A
• Нержавеющая сталь
• 40 (макс.45) при 150A
• 30 (макс.40) при 120A
• Алюминий
• 35 (макс.40) при 150A
• 25 (макс.35) при 120A


▶▶Оснащение головки резака

•     Вкрутить изолятор и крепко затянуть
• Очень сильная затяжка приводит к повреждениям резьбы на изоляторе.

▶▶Насадите завихрительное кольцо

•     Обратите внимание на его правильное положение!
•     Отверстия для воздуха находятся всегда в направлении кончика электрода.

 ▶▶Насадите выбранное плазмообразующее сопло.

Подбор плазменного сопла зависит в основном от толщины разрезаемого  материала и силы тока.

✔️Основные характеристики

• Производитель       Abicor Binzel
• Страна производитель     Германия
• Гарантийный срок       12 (мес)
• Дополнительные характеристики
• Тип плазмотрона     Для автоматизированной резки
• Нагрузка 150 А     60% ПВ
• Нагрузка 120 А     100% ПВ
• Разделительный рез     55 мм
• Тип охлаждения     воздушное
• Длина рукава     6 метров
• разъем     ЕА (гайка G 1/4")
• Качественный рез     50 мм
