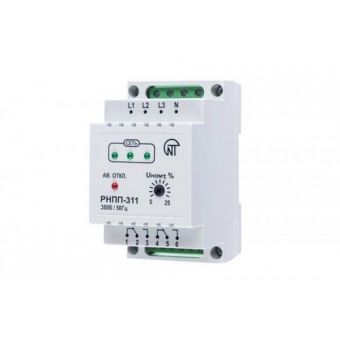

Реле напряжения и контроля фаз РНПП-311 Новатек-Электро

Трехфазное реле напряжения и контроля фаз РНПП-311 нашего украинского производителя "Новатек-Электро" является многофункциональным реле. Это реле не только напряжения, но и перекоса фаз. Реле предназначено для контроля уровня напряжения, правильного чередования фаз, контроля полнофазности сетевого напряжения, а также для отключения нагрузки путем размыкания сети и индицирования аварии при аварийном случае. Порог срабатывания устанавливается одной единственной поворотной ручкой на лицевой панели реле. Во избежание перегрева реле в корпусе сверху и снизу есть прорези.

Реле пользуется спросом у покупателей, чьей целью есть защита морозильного, компрессорного, климатического и другого оборудования (в конструкции которого есть электродвигатели). Область применения реле РНПП-311М расширяется за счет наличия двух независимых нормально открытых и нормально закрытых групп контактов, коммутирующих катушки магнитных пускателей или иных устройств с максимальным током потребления не более 5А. Допускается подключение к реле внешних маломощных сигнальных элементов (ламп, звонков или других управляющих реле).

Ниже описаны органы управления реле и его габаритные размеры:

1. регулировка порога срабатывания по Umax/Umin;
2. красный светодиод «авария»;
3. три зелёных светодиода, наличие напряжения на каждой фазе;
4. входные контакты;
5. выходные контакты.

Характеристики:

• Номинальное напряжение: 380 В;
• Частота сети: 45-55 Гц;
• Диапазон регулирования срабатывания по Umах/ Umin: 5 - 25 с;
• Фиксированная задержка срабатывания по Umin: 12 с;
• Величина амплитудного перекоса фаз: 60 В;
• Фиксированное время срабатывания по Umах: 1,5 (0,1– как опция) с;
• Фиксированное время срабатывания при обрыве одной из фаз: 1,5 (0,1– как опция) с;
• Время автоматического повторного включения после восстановления
  параметров U: 5 с;
• Напряжение катушки пускателя: переменного 110 – 380 В;
• Напряжение катушки пускателя: постоянного: 12 – 36 В;
• Точность определения порога срабатывания по U: до 3 В;
• Напряжение, при котором сохраняется работоспособность: 80 - 500 В;
• Кратковременно допустимое максимальное напряжение, при котором
  сохраняется работоспособность: 700 В;
• Диапазон рабочих температур: от минус 25 до + 40 ?С;
• Суммарный ток потребления от сети: до 35 мА;
• Климатическое исполнение: УХЛ 4;
• Крепление на обычную DIN- рейку.

Рекомендация: если при включении оборудования фазировка никак не проверялась, то с помощью РНПП-311 определяется верное чередование фаз. Если устройство не включается (горит красный светодиод «АВ. ОТКЛ.», а другие параметры находятся в норме (такие проявления, как недопустимые колебания напряжения сети, нарушение амплитудной симметрии (перекос фаз), слипание фаз, обрыв фаз отсутствуют), то рекомендовано изменить порядок чередования фаз на входе. Следует иметь в виду, что первое включение устройства при подаче на него питания случится через время автоматической задержки срабатывания, выставленное при производстве устройства.
