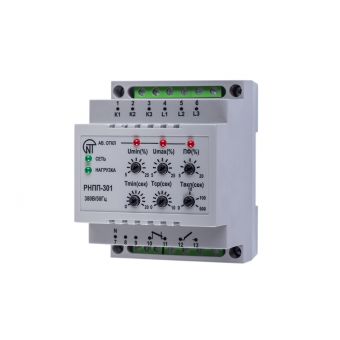

Реле напряжения и контроля фаз РНПП-301 Новатек-Электро

Микропроцессорное цифровое реле напряжения и контроля фаз РНПП-301 нашего украинского производителя "Новатек-Электро" является многофункциональным реле. Вот перечень функций, которые может выполнять данное реле:

• контроль уровня действующего значения напряжения с раздельными регулировками установок по минимальному/максимальному напряжению;
• контроль чередования фаз и отсутствия их слипания;
• контроль полнофазности и симметричности фаз;
• контроль состояния силовых контактов до и после включения нагрузки;
• отключения нагрузки 380В/50 Гц в случае возникновения условий для срабатывания с заданным временем срабатывания;
• контроль качества сетевого напряжения после отключения нагрузки, а также включения после восстановления параметров напряжения (предварительно пользователем задается время автоматического включения;
• индицирование аварий всех видов.

Реле обеспечивает работу по контролю напряжения в 2-х режимах:

1. режим контроля фазных напряжений;
2. режим контроля линейных напряжений.

Ниже указаны органы управления реле и его габаритные размеры:

1. ручка регулировки срабатывания по Umin;
2. ручка регулировки срабатывания по Umax;
3. ручка регулировки величины перекоса фаз;
4. ручка регулировки времени Tmin;
5. ручка регулировки времени Tср;
6. ручка регулировки времени автоматического повторного включения Tвкл;
7. зелёный светодиод наличия напряжения в сети;
8. зелёный светодиод включения нагрузки;
9. красные светодиоды аварии сетевых напряжений/контроля силовых контактов МП;
10. клеммы контроля силовых контактов МП;
11. входные контакты;
12. выходные контакты;
13. клеммы выбора режима: контроль линейного / фазного напряжения.

Характеристики:

• Номинальное фазное/линейное напряжение: 220/380 В;
• Частота сети: 45-55 Гц;
• Диапазон регулирования по Umin: 5-25 % от Uном;
• Диапазон регулирования по Umax: 5-25 % от Uном;
• Диапазон регулирования по перекосу фаз: 5-20 в %;
• Диапазон регулирования по Tmin: 0-20 с;
• Диапазон регулирования по Тср: 0-10 с;
• Диапазон регулирования по Твкл: 0-600 с;
• Минимальное время срабатывания при достижении пороговых значений: 0,1 с;
• Время готовности при подаче напряжения на реле: 0,2 с, не более;
• Гистерезис по напряжению (коэф. возврата): 5-6 В;
• Точность определения порога срабатывания по напряжению: до 3 В, не более;
• Точность определения перекоса фаз: 1,5 %, не более;
• Напряжение, при котором сохраняется работоспособность: 30-150 % от ном.;
• Потребляемая мощность (под нагрузкой): 3,0 ВА, не более;
• Максимальный коммутируемый ток выходных контактов: 5 А;
• Степень защиты: прибора IP40, клеммника IP20;
• Климатическое исполнение: УЗ;
• Диапазон рабочих температур: от -35 до +55;
• Монтаж - на стандартную DIN-рейку 35 мм;
• Габаритные размеры: четыре модуля типа S.
